引言
在工业过程控制中，多变量耦合系统普遍存在，例如化工反应器、飞行器控制、机器人关节等。传统PID控制器虽然结构简单、鲁棒性强，但面对强耦合、非线性的多变量系统时，往往难以获得满意的解耦效果。PID神经元网络（PID Neural Network, PIDNN）将PID控制规律与神经网络的自学习能力相结合，为解耦控制提供了一条有效途径。本课件将系统介绍PID神经元网络解耦控制的基本原理、网络结构、学习算法及典型应用，并附带“得元网络”这一应用实例，帮助读者深入理解并掌握该技术。
1. 多变量耦合系统与解耦控制问题
1.1 耦合现象
考虑一个两输入两输出系统：
y1 = f1(u1, u2)
y2 = f2(u1, u2)其中u1的变化不仅影响y1，还会影响y2，反之亦然。这种相互影响称为耦合。耦合会导致控制性能下降，甚至系统失稳。
1.2 解耦控制目标
设计控制器，使得每个输出仅由对应的输入控制，即：
y1 = g1(r1)
y2 = g2(r2)其中r1、r2为设定值。传统解耦方法包括对角矩阵法、状态反馈法等，但依赖精确数学模型，且对非线性、时变系统适应性差。
2. PID神经元网络基本原理
2.1 神经元模型
PID神经元网络采用三层前向结构：输入层、隐含层、输出层。隐含层神经元分为比例（P）、积分（I）、微分（D）三个子层，每个子层包含若干神经元，分别实现比例、积分、微分运算。
- 输入层：接收系统状态或误差信号。
- 隐含层：P子层：e(k)；I子层：∑e(k)；D子层：e(k)-e(k-1)。
- 输出层：线性加权组合隐含层输出，得到控制量。

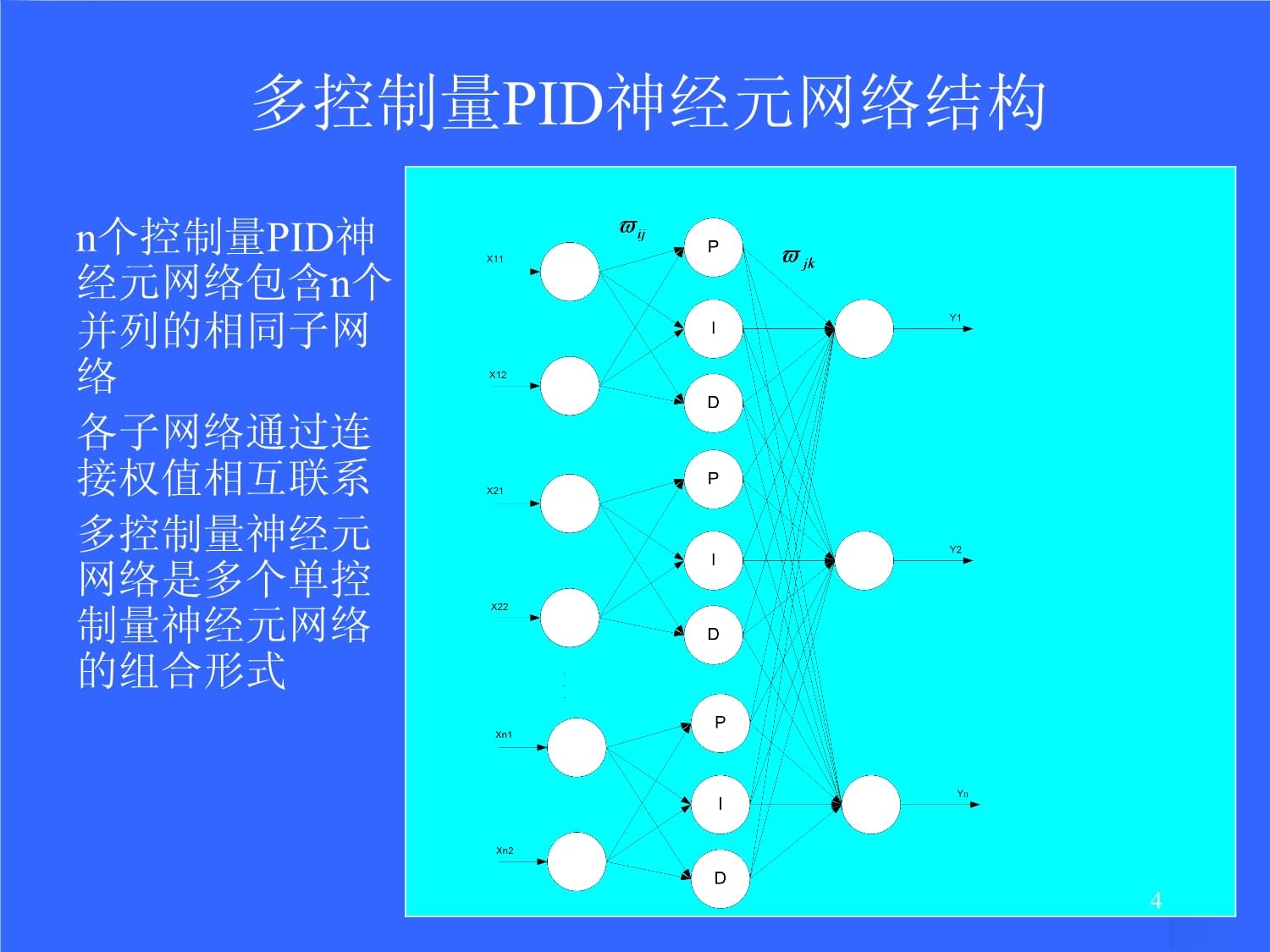

2.2 网络结构示例
以两输入两输出系统为例：
输入层：2个神经元（误差e1, e2）
隐含层：6个神经元（P1, I1, D1, P2, I2, D2）
输出层：2个神经元（u1, u2）连接权值：输入层到隐含层为固定权值（通常为1），隐含层到输出层为可调权值。
2.3 前向计算
隐含层各神经元输出：
- P神经元：`
netj(k) = ej(k)
outj(k) = netj(k)`
- I神经元：`
netj(k) = netj(k-1) + ej(k)
outj(k) = net_j(k)`
- D神经元：`
netj(k) = ej(k) - ej(k-1)
outj(k) = net_j(k)`
输出层神经元：
ui(k) = ∑{j=1}^{6} w{ij} * outj(k)其中w_{ij}为隐含层到输出层的权值。
3. 学习算法
PID神经元网络采用误差反向传播（BP）算法调整权值。定义性能指标：
E = 1/2 * ∑{i=1}^{2} (ri(k) - y_i(k))^2权值更新公式：
Δw{ij} = -η * ∂E/∂w{ij} = η δ_i out_j(k)其中η为学习率，δ_i为输出层误差信号。对于输出层：
δi = (ri(k) - yi(k)) * ∂yi/∂ui * ∂ui/∂net_i由于∂yi/∂ui未知，通常用符号函数近似或在线辨识。
4. 解耦控制机制
PID神经元网络实现解耦的原理在于：通过调整隐含层到输出层的权值，网络能够学习到被控对象的耦合特性，并自动补偿耦合项。具体表现为：
- 当e1变化时，不仅u1变化，u2也会通过权值调整产生相应变化，以抵消u1对y2的影响。
- 网络通过在线学习，逐步逼近解耦控制律，实现自适应解耦。
5. 应用实例：得元网络
“得元网络”是一种基于PID神经元网络的智能解耦控制平台，广泛应用于流程工业。以下以某化工反应器温度-压力耦合系统为例。
5.1 系统描述
反应器有两个控制量：加热功率u1、阀门开度u2；两个被控量：温度y1、压力y2。耦合表现为加热影响压力，阀门影响温度。
5.2 得元网络控制器设计
- 输入层：2个神经元（温度误差、压力误差）
- 隐含层：6个神经元（P、I、D各2个）
- 输出层：2个神经元
- 学习率：0.1，采样周期：1s
5.3 仿真结果
经过500步学习，系统实现解耦：温度设定值变化时，压力波动小于2%；压力设定值变化时，温度波动小于1.5%。与传统PID相比，解耦效果显著提升。
5.4 工程实现要点
- 权值初始化：小随机数
- 学习率自适应调整
- 防止积分饱和
- 在线辨识雅可比矩阵
6. 与展望
PID神经元网络解耦控制将PID的简洁性与神经网络的自适应性融为一体，无需精确模型即可实现多变量解耦。得元网络等应用证明了其工程有效性。未来发展方向包括：深层次结构、强化学习结合、硬件加速等。
参考文献
[1] 舒迪前. 神经网络与神经计算. 机械工业出版社.
[2] 王永骥, 涂健. 神经元网络控制. 机械工业出版社.
[3] 得元网络技术白皮书. 2023.
附：课件习题
- 推导PID神经元网络输出层权值更新公式。
- 针对三输入三输出系统，设计PID神经元网络结构。
- 比较PID神经元网络与传统解耦控制的优缺点。
- 在得元网络平台上，若学习率过大，会出现什么问题？如何解决？
